ค่าความเหนี่ยวนำร่วมกันของสายยางยืดหยุ่นแกนทองแดงคืออะไร?

ในฐานะซัพพลายเออร์ของสายยางยืดหยุ่นแกนทองแดง ฉันมีคำถามมากมายเกี่ยวกับด้านเทคนิคของผลิตภัณฑ์ของเรา คำถามหนึ่งที่มักเกิดขึ้นคือ "อะไรคือความเหนี่ยวนำร่วมของสายยางยืดหยุ่นแกนทองแดง" ในบล็อกนี้ ผมจะเจาะลึกแนวคิดของการเหนี่ยวนำร่วม ว่ามันเกี่ยวข้องกับสายยางยืดหยุ่นแกนทองแดงของเราอย่างไร และผลกระทบในทางปฏิบัติ

ทำความเข้าใจกับการเหนี่ยวนำร่วมกัน

การเหนี่ยวนำร่วมกันเป็นแนวคิดพื้นฐานในแม่เหล็กไฟฟ้า มันเกิดขึ้นเมื่อการเปลี่ยนแปลงของกระแสในวงจรหนึ่งทำให้เกิดแรงเคลื่อนไฟฟ้า (EMF) ในวงจรข้างเคียง ปรากฏการณ์นี้อิงตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ ซึ่งระบุว่าสนามแม่เหล็กที่เปลี่ยนแปลงสามารถเหนี่ยวนำกระแสไฟฟ้าในตัวนำได้

ความเหนี่ยวนำร่วมระหว่างสองวงจรวัดเป็นเฮนรีส์ (H) และแสดงด้วยสัญลักษณ์ M ขึ้นอยู่กับปัจจัยหลายประการ รวมถึงเรขาคณิตของวงจร จำนวนรอบในขดลวด (ถ้ามี) การซึมผ่านของตัวกลางระหว่างวงจร และการวางแนวสัมพัทธ์ของวงจร

การเหนี่ยวนำร่วมกันในสายยางยืดหยุ่นแกนทองแดง

ในบริบทของสายยางแกนทองแดงที่มีความยืดหยุ่น ความเหนี่ยวนำร่วมสามารถเกิดขึ้นได้เมื่อวางสายเคเบิลหลายเส้นไว้ใกล้กัน สายเคเบิลแต่ละเส้นที่มีกระแสสลับ (AC) จะสร้างสนามแม่เหล็กรอบๆ เมื่อสนามแม่เหล็กเหล่านี้โต้ตอบกับสายเคเบิลข้างเคียง พวกมันสามารถกระตุ้น EMF ในสายเคเบิลเหล่านั้นได้

ลองพิจารณาสถานการณ์ที่เรามีสายยางยืดหยุ่นแกนทองแดงสองเส้นขนานกัน เมื่อกระแสในสายเคเบิลเส้นหนึ่งเปลี่ยนแปลง สนามแม่เหล็กที่ผลิตก็จะเปลี่ยนแปลงไปด้วย สนามแม่เหล็กที่เปลี่ยนแปลงนี้จะตัดผ่านสายเคเบิลอีกเส้น ทำให้เกิด EMF ในนั้น ขนาดของ EMF เหนี่ยวนำจะขึ้นอยู่กับความเหนี่ยวนำร่วมกันระหว่างสายเคเบิลทั้งสองเส้น

การเหนี่ยวนำร่วมกันระหว่างสายยางยืดหยุ่นแกนทองแดงสองเส้นได้รับอิทธิพลจากปัจจัยหลายประการ:

• ระยะห่างระหว่างสายเคเบิล: ยิ่งสายเคเบิลอยู่ใกล้กันมากเท่าไร การคัปปลิ้งแม่เหล็กระหว่างสายเคเบิลก็จะยิ่งแข็งแกร่งขึ้นเท่านั้น และด้วยเหตุนี้ค่าความเหนี่ยวนำซึ่งกันและกันก็จะยิ่งสูงขึ้นตามไปด้วย ในทางกลับกัน การเพิ่มระยะห่างระหว่างสายเคเบิลจะช่วยลดความเหนี่ยวนำซึ่งกันและกัน
• เรขาคณิตของสายเคเบิล: รูปร่างและขนาดของสายเคเบิลอาจส่งผลต่อการเหนี่ยวนำร่วมกันได้เช่นกัน ตัวอย่างเช่น สายเคเบิลที่มีพื้นที่หน้าตัดใหญ่กว่าอาจมีการกระจายของสนามแม่เหล็กที่แตกต่างกันเมื่อเปรียบเทียบกับสายเคเบิลที่บางกว่า ซึ่งอาจส่งผลกระทบต่อความเหนี่ยวนำร่วมกัน
• ความถี่ปัจจุบัน: ในวงจรไฟฟ้ากระแสสลับ ความถี่ของกระแสไฟฟ้ามีบทบาทในการเหนี่ยวนำซึ่งกันและกัน โดยทั่วไปความถี่ที่สูงขึ้นจะส่งผลให้สนามแม่เหล็กแรงขึ้น และด้วยเหตุนี้ การเหนี่ยวนำร่วมจึงสูงขึ้น

ผลกระทบของการเหนี่ยวนำร่วมกันในสายยางยืดหยุ่นแกนทองแดง

การเหนี่ยวนำร่วมกันในสายยางยืดหยุ่นแกนทองแดงสามารถมีผลกระทบทั้งเชิงบวกและเชิงลบ:

ผลกระทบเชิงบวก

• การถ่ายโอนอำนาจ: ในการใช้งานบางประเภท สามารถใช้ตัวเหนี่ยวนำร่วมเพื่อถ่ายโอนกำลังระหว่างวงจรโดยไม่ต้องมีการสัมผัสทางไฟฟ้าโดยตรง หลักการนี้ใช้ในหม้อแปลงไฟฟ้า โดยที่การเหนี่ยวนำร่วมกันช่วยให้สามารถแปลงแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพ
• แอปพลิเคชันการตรวจจับ: สามารถใช้การเหนี่ยวนำร่วมกันในอุปกรณ์ตรวจจับเพื่อตรวจจับการเปลี่ยนแปลงของกระแสหรือสนามแม่เหล็ก ตัวอย่างเช่น ในเซ็นเซอร์กระแสไฟฟ้าบางตัว การเหนี่ยวนำร่วมระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิจะใช้ในการวัดกระแสในวงจรปฐมภูมิ

ผลกระทบเชิงลบ

• การรบกวน: หนึ่งในข้อเสียเปรียบหลักของการเหนี่ยวนำร่วมกันในสายยางยืดหยุ่นแกนทองแดงคือการรบกวนทางแม่เหล็กไฟฟ้า (EMI) EMF เหนี่ยวนำในสายเคเบิลข้างเคียงอาจทำให้เกิดสัญญาณที่ไม่พึงประสงค์ปรากฏขึ้นบนสายเคเบิลเหล่านั้น ซึ่งอาจรบกวนการทำงานปกติของอุปกรณ์ไฟฟ้า นี่เป็นปัญหาโดยเฉพาะอย่างยิ่งในระบบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน เช่น อุปกรณ์สื่อสารและวงจรควบคุม
• การสูญเสียพลังงาน: การเหนี่ยวนำซึ่งกันและกันอาจทำให้สูญเสียพลังงานในสายเคเบิลได้เช่นกัน กระแสเหนี่ยวนำในสายเคเบิลข้างเคียงสามารถทำให้เกิดความร้อนเพิ่มเติม ซึ่งจะเพิ่มความต้านทานของสายเคเบิลและส่งผลให้เกิดการกระจายพลังงาน

การลดความเหนี่ยวนำร่วมกันในสายเคเบิลยางยืดหยุ่นแกนทองแดง

ในฐานะซัพพลายเออร์ เราเข้าใจถึงความสำคัญของการลดผลกระทบเชิงลบของการเหนี่ยวนำร่วมกันในสายยางยืดหยุ่นแกนทองแดงของเรา นี่คือกลยุทธ์บางส่วนที่เราใช้:

• ระยะห่างของสายเคเบิล: เราแนะนำให้รักษาระยะห่างที่เหมาะสมระหว่างสายเคเบิลเพื่อลดการมีเพศสัมพันธ์ทางแม่เหล็ก ซึ่งสามารถทำได้โดยใช้ถาดสายเคเบิลหรือท่อร้อยสายเพื่อแยกสายเคเบิล
• การป้องกัน: สายเคเบิลของเรามักจะมีชั้นป้องกันเพื่อลดผลกระทบของสนามแม่เหล็กภายนอก วัสดุป้องกันซึ่งมักทำจากทองแดงหรืออะลูมิเนียม ทำหน้าที่เป็นตัวกั้น ป้องกันไม่ให้สนามแม่เหล็กไปทำปฏิกิริยากับสายเคเบิลข้างเคียง
• การออกแบบคู่บิด: สำหรับการใช้งานบางประเภท เรามีสายเคเบิลที่มีการออกแบบสายคู่บิดเกลียว การบิดตัวนำในสายเคเบิลจะช่วยตัดสนามแม่เหล็กที่เกิดจากกระแสในตัวนำ ซึ่งช่วยลดความเหนี่ยวนำซึ่งกันและกัน

กลุ่มผลิตภัณฑ์ของเรา

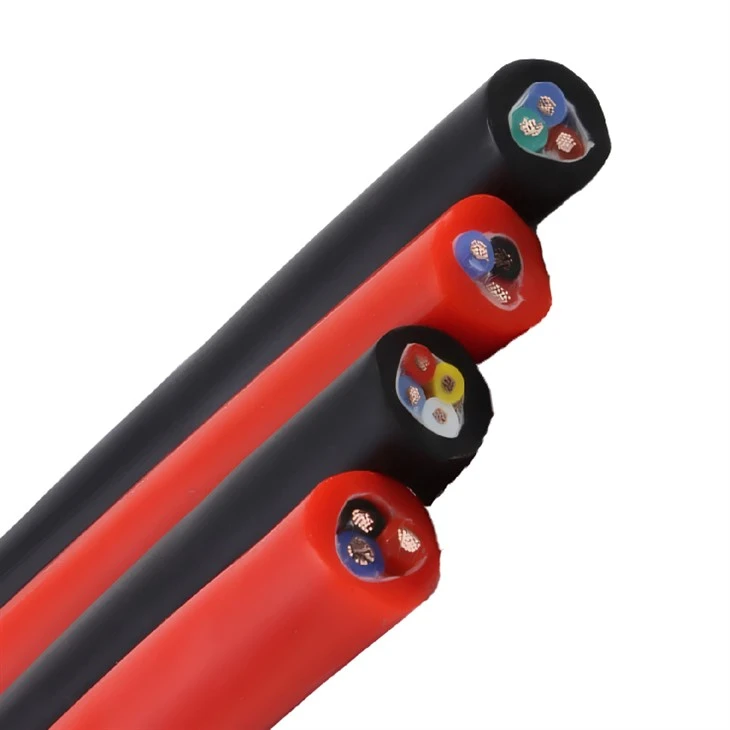

เรานำเสนอสายยางยืดหยุ่นแกนทองแดงที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ของเราสายยางยืดหยุ่นแกนทองแดงได้รับการออกแบบสำหรับการใช้งานทั่วไป ให้ความยืดหยุ่นและความทนทานเป็นเลิศ เหมาะสำหรับใช้ในอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัย

ของเราสายเชื่อมหุ้มฉนวนหุ้มฉนวนยางตัวนำทองแดงได้รับการออกแบบมาโดยเฉพาะสำหรับงานเชื่อม มีปลอกหุ้มฉนวนสองชั้นที่ช่วยป้องกันไฟฟ้าช็อตและความเสียหายทางกลเป็นพิเศษ

สำหรับการใช้งานใต้น้ำ เราขอเสนอสายยางจุ่มทองแดงแบบหลายคอร์- สายเคเบิลนี้ได้รับการออกแบบมาให้ทนทานต่อสภาวะที่รุนแรงของสภาพแวดล้อมใต้น้ำ รวมถึงแรงดันน้ำและการกัดกร่อน

บทสรุป

การเหนี่ยวนำร่วมกันเป็นแนวคิดสำคัญที่ต้องทำความเข้าใจเมื่อต้องรับมือกับสายยางยืดหยุ่นที่มีแกนทองแดง แม้ว่าจะสามารถนำไปใช้ประโยชน์ได้ แต่ก็ยังเผชิญกับความท้าทายในแง่ของการรบกวนและการสูญเสียพลังงาน ในฐานะซัพพลายเออร์ เรามุ่งมั่นที่จะจัดหาสายเคเบิลคุณภาพสูงที่ลดผลกระทบด้านลบของการเหนี่ยวนำซึ่งกันและกันให้เหลือน้อยที่สุด

หากคุณอยู่ในตลาดสำหรับสายยางยืดหยุ่นแกนทองแดง และมีคำถามใดๆ เกี่ยวกับการเหนี่ยวนำร่วมหรือกลุ่มผลิตภัณฑ์ของเรา เราขอแนะนำให้คุณติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาโซลูชันสายเคเบิลที่เหมาะกับความต้องการเฉพาะของคุณ

อ้างอิง

• Halliday, D., Resnick, R., & Walker, J. (2014) พื้นฐานของฟิสิกส์ ไวลีย์.
• เพอร์เซลล์ EM และโมริน ดีเจ (2013) ไฟฟ้าและแม่เหล็ก สำนักพิมพ์มหาวิทยาลัยเคมบริดจ์.
